ZJHQ(X)气动薄膜三通调节阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
ZJHQ气动三通合流调节阀、ZJHX气动三通分流调节阀，由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
气动三通调节阀广泛应用于控制气体、液体等介质的工艺参数如压力、流量、温度、液位等,使之保持在给定值。合流阀可将两种流体经三通阀混合成一种流体流出，分流阀则将一种流体通过三通阀分成二路流出，当口径DN≤65mm时，由于介质作用在阀芯口的不平衡力小，分流阀可用合流阀替代。
本系列产品有三通合流及三通分流两种。公称压力PN1.6、4.0、6.4MPa；公称通径DN25～300,适用流体温度-60℃～450℃,允许泄漏量为Ⅳ级,流量特性有直线、抛物线两种。
气动三通调节阀 技术参数和性能
阀体
型式 | 直通铸造球型阀 |
公称通径 | 合流阀：25~300mm、分流阀：80~300mm |
公称压力 | PN1.6、4.0、6.4MPa |
法兰标准 | JB/T79.1-94、79.2-94等 |
材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
上阀盖 | 标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃ |
压盖型式 | 螺栓压紧式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
阀内组件
阀芯型式 | 薄壁圆筒型阀芯 |
流量特性 | 抛物线特性和线性特性 |
材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、 不锈钢堆镍焊司太莱合金、钛和耐腐蚀合金等。 |
执行机构
型式 | ZHA/B多弹簧薄膜执行机构 | ||||
型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm² | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围KPa | 20~100（标准）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源借口 | RC1/4″ | ||||
环境温度 | -30~+70℃ | ||||
阀作用形式
气关式（B）——失气时阀位开（FO）；气开式（K）——失气时阀位关（FC）
附件
定位器、空气过滤器减压器、保位阀、行程开关、阀位传送器、手轮机构等。
气动三通调节阀 性能
项 目 | 不带定位器 | 带定位器 | ||
基本误差% | ±6.0 | ±1.5 | ||
回 差% | ≤5 | ≤1.5 | ||
死 区% | ≤4 | ≤0.6 |
|
|
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.5 |
终点 | ±6.0 | |||
气关 | 始点 | ±6.0 | ||
终点 | ±2.5 | |||
额定行程偏差% | ≤2.5 | |||
泄露量1/h | 0.1%×阀额定容量 | |||
可调范围R | 30:01:00 | |||

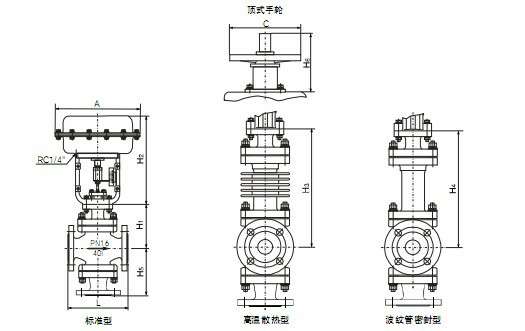

气动三通调节阀 主要外形尺寸
公称通径DN |
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 750 | ||
A | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | ||
H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
|
| |
PN64 | 165 | 175 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 |
|
| ||
H2&, amp;, amp;, amp;, lt;, /, P> | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 |
|
| ||
H3 | PN16/40 | 235 | 247 | 256 | 268 | 364 | 384 | 394 | 465 | 470 | 540 |
|
| |
PN64 | 245 | 265 | 268 | 278 | 381 | 390 | 400 | 470 | 485 | 540 |
|
| ||
H4 | PN16/40 | 364 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 |
|
| |
PN64 | 364 | 425 | 435 | 450 | 665 | 690 | 700 | 750 | 750 | 795 |
|
| ||
H5 | 合流 | PN16/40 | 140 | 150 | 160 | 180 | 200 | 210 | 220 | 260 | 280 | 320 | 474 | 580 |
PN64 | 150 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 320 | 380 | 474 | 580 | ||
分流 | PN16/40 | — | — | — | — | — | 225 | 245 | 285 | 305 | 350 | 540 | 612 | |
PN64 | — | — | — | — | — | 265 | 285 | 325 | 345 | 410 | 540 | 612 | ||
C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 |
|
| ||
H6 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 |
|
| ||
重量（kg） | PN16/40 | 28 | 30 | 39 | 46 | 75 | 81 | 98 | 148 | 188 | 285 |
|
| |
PN64 | 32 | 37 | 49 | 61 | 92 | 98 | 119 | 191 | 222 | 330 |
|
| ||
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS,DIN等标准。
