电动对夹式硬密封蝶阀-D973H
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
D973H电动对夹式硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
产品特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

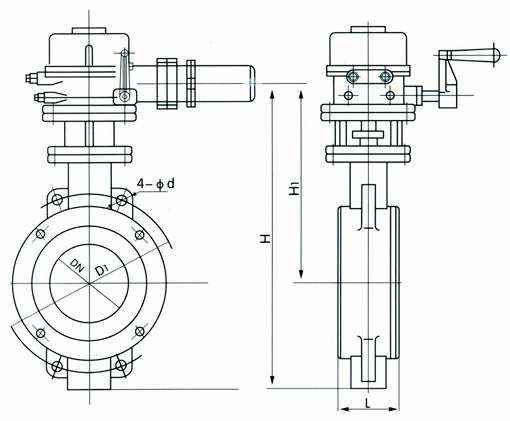

电动对夹式硬密封蝶阀 外形尺寸
公称 | 外形尺寸 | 连接尺寸 | |||||||
L | H | D73H/D373H/D673H/D973H | PN0.6MPa | PN1.0MPa | |||||
H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 |
80 | 64 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 |
100 | 64 | 138 | 420 | 180 | 200 | 170 | 8-18 | 180 | 8-18 |
125 | 70 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 |
150 | 76 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 |
200 | 89 | 208 | 605 | 270 | 280 | 280 | 12-18 | 295 | 8-22 |
250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-22 | 350 | 12-22 |
300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-22 | 400 | 12-22 |
350 | 127 | 310 | 835 | 380 | 420 | 445 | 16-22 | 460 | 16-22 |
400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-22 | 515 | 16-26 |
450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-22 | 565 | 20-26 |
500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-22 | 620 | 20-26 |
600 | 178 | 470 | 1225 | 480 | 490 | 705 | 20-26 | 725 | 20-30 |
700 | 229 | 550 | 1355 | 640 | 660 | 810 | 24-26 | 840 | 24-30 |
800 | 241 | 640 | 1470 | 640 | 660 | 902 | 24-30 | 950 | 24-33 |
900 | 241 | 710 | 1545 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 |
1000 | 300 | 770 | 1795 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 |
1200 | 360 | 890 | 1965 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 |
公称 | 外形尺寸 | 连接尺寸 | |||||||
L | H | D73H/D373H/D673H/D973H | PN1.6MPa | PN2.5MPa | |||||
H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-18 | 145 | 8-18 |
80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 |
100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 |
125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 |
150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 |
200 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 |
250 | 76 | 243 | 680 | 270 | 280 | 335 | 12-26 | 370 | 12-30 |
300 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 |
350 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 |
400 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 |
450 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 |
500 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 |
600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 |
700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 |
公称 | 外形尺寸 | 连接尺寸 | |||||
L | H | D73H/D373H/D673H/D973H | PN4.OMPa | ||||
H1 | A1 | B1 | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 145 | 8-18 |
80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 |
100 | 56 | 138 | 420 | 180 | 200 | 190 | 8-22 |
125 | 64 | 164 | 460 | 180 | 200 | 220 | 8-26 |
150 | 70 | 175 | 555 | 270 | 280 | 250 | 8-26 |
200 | 71 | 208 | 605 | 270 | 280 | 320 | 12-30 |
250 | 76 | 243 | 680 | 270 | 280 | 385 | 12-33 |
300 | 83 | 283 | 825 | 380 | 420 | 450 | 16-33 |
350 | 92 | 310 | 900 | 380 | 420 | 510 | 16-36 |
400 | 102 | 340 | 980 | 450 | 470 | 585 | 16-39 |
450 | 114 | 380 | 1030 | 480 | 490 | 610 | 20-39 |
500 | 127 | 410 | 1105 | 480 | 490 | 670 | 20-42 |
